epp产品双组分结构发泡注（zhù）射成型（xíng）工艺

2022-10-28 17:00:50

次

双组分结构发（fā）泡注射成型双组分结构（gòu）发泡注射成型又（yòu）称共（gòng）注射成型（xíng）或（huò）夹芯结构发泡（pào）注射（shè）成型，制品的表层和芯部采用不同的原（yuán）料配（pèi）方，epp产品表（biǎo）层的原料中一般不含（hán）发泡剂，以使表层密实光滑，这是一种特（tè）殊的高压发泡注（zhù）射成型工艺。

其工艺（yì）过程为：先注人表层物（wù）料，然后通过同一浇口再注人含（hán）有（yǒu）发（fā）泡剂的芯部材（cái）料。由于芯部材料呈层流状态，从而保证芯部材料均匀地（dì）包（bāo）覆在表层内部，使型腔得到完全填充。最后再（zài）注人表层物料，使浇（jiāo）口封闭。双组分结构发泡注射成型能够获得具有致密表层和发泡芯部的轻质制品，具（jù）有较大的挠曲刚性；厚（hòu）壁制品的表面质量较好，不会（huì）产生凹痕；芯部材（cái）料可（kě）以采用较便（biàn）宜的（de）材料，可以降（jiàng）低制品的成本；制品的表面粗糙度较低。

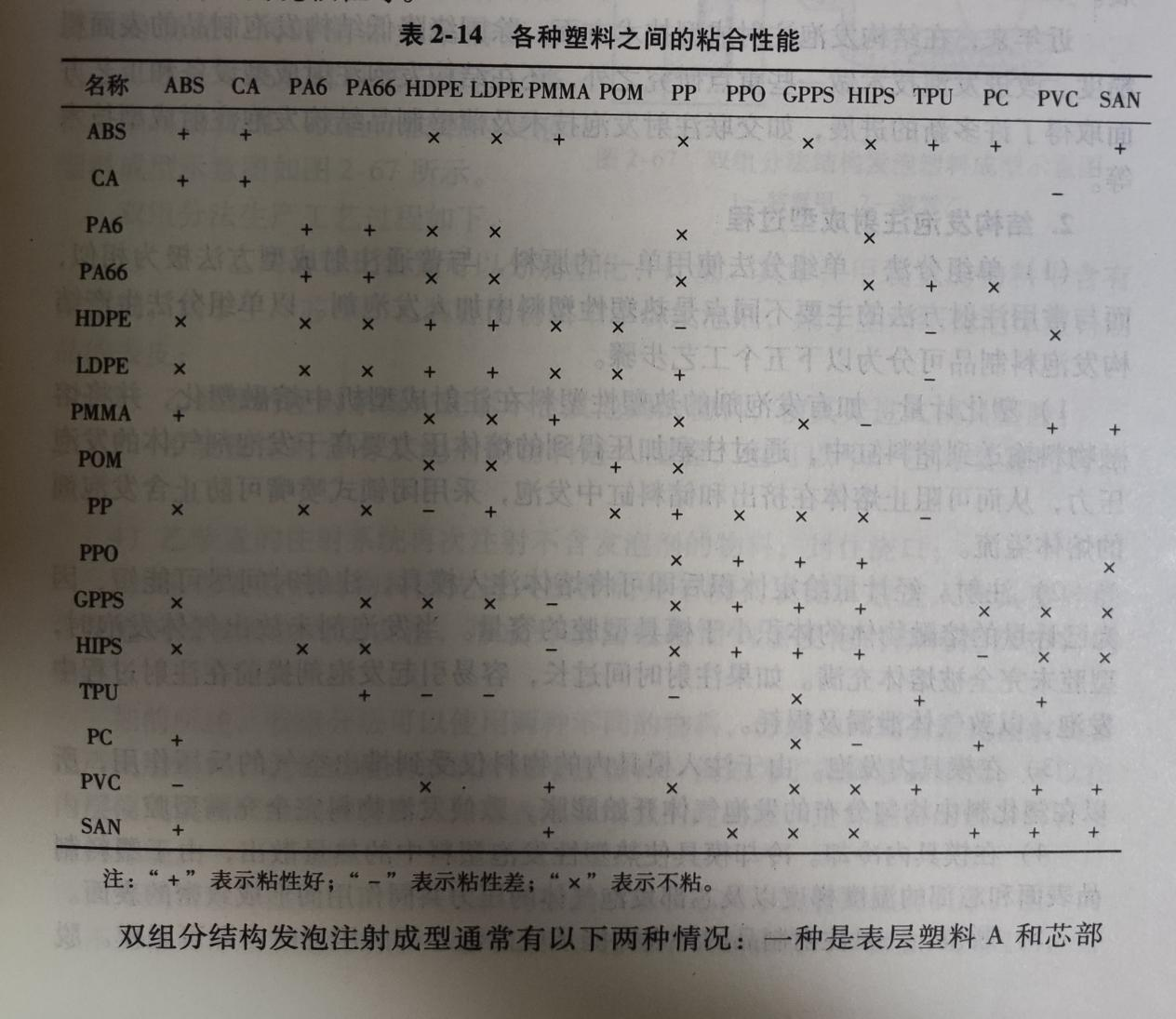

表（biǎo）层材料和（hé）芯部发泡材（cái）料的选择原则（见表2-14)为（wéi），epp产品两种塑料之间必须（xū）粘（zhān）合性能好（hǎo）；膨胀和收缩（suō）相同或（huò）接近；热稳定性和流动性相近（jìn）。通常，发泡（pào）材料有PS、ABS、PE、PP、PA、PC、AS、PPO、PMMA等；芯（xīn）部的填料（liào）有玻璃纤维、玻（bō）璃珠、陶（táo）瓷颗粒等。
